配电柜和配电箱的区别到底多大？别把安全玩成笑话

在电气工程领域，配电柜和配电箱是两种常见的配电设备，但很多人对它们的区别并不清晰，甚至混为一谈。有人觉得“不就是大小不同嘛”，有人干脆把配电箱当配电柜用。这种认知偏差，轻则导致设备选型错误、投资浪费，重则引发火灾、触电事故，把安全变成一场笑话。配电柜和配电箱的区别到底有多大？本文从定义、结构、应用场景、技术参数及安全规范等维度，一次性讲清楚。

一、定义与基本概念

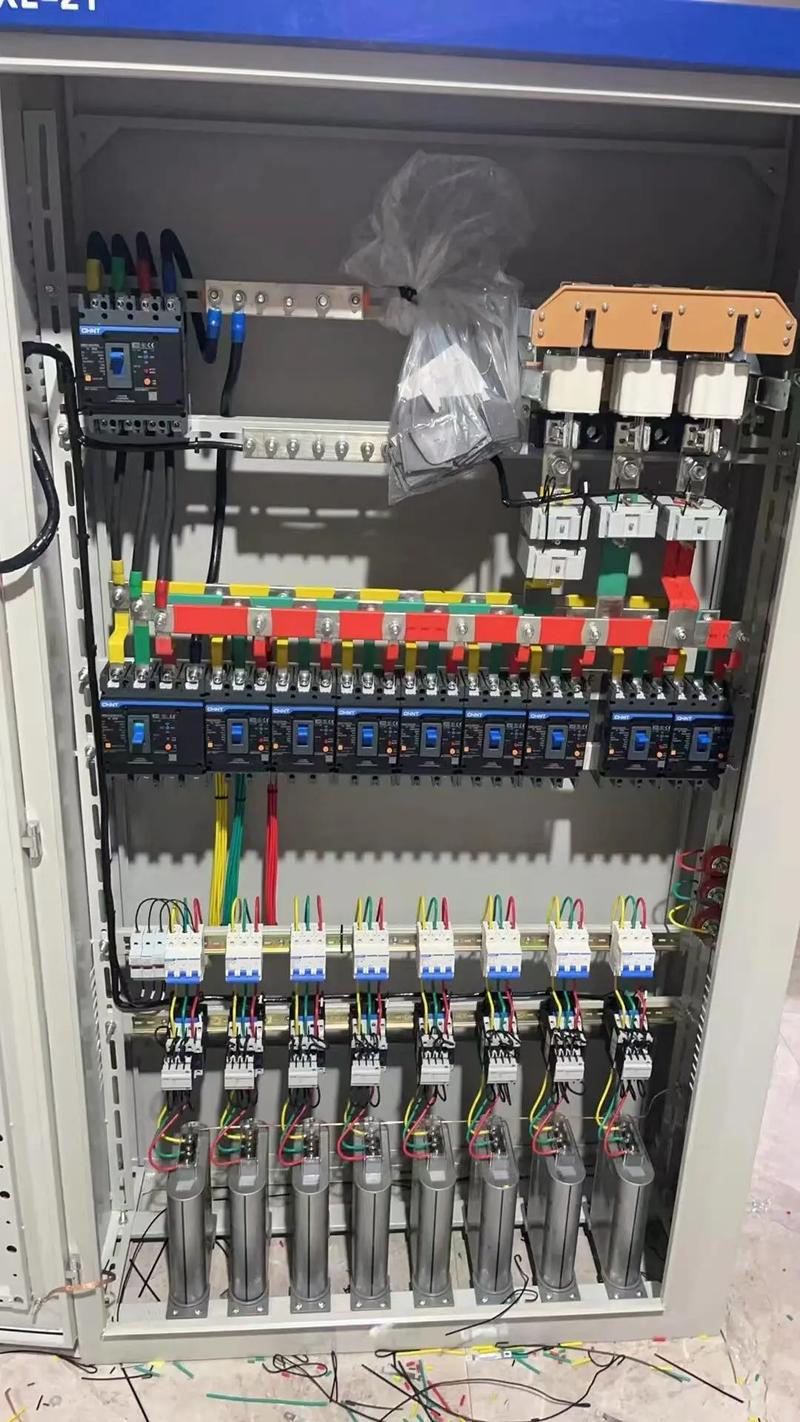

配电柜，通常指体积较大、落地式安装的成套开关设备，也叫开关柜、配电屏。它主要用于电力系统的电能分配、控制、保护和计量，常见于变电站、配电室、大型工厂等场所，电压等级覆盖低压（如GGD、GCK）到高压（如KYN28）。

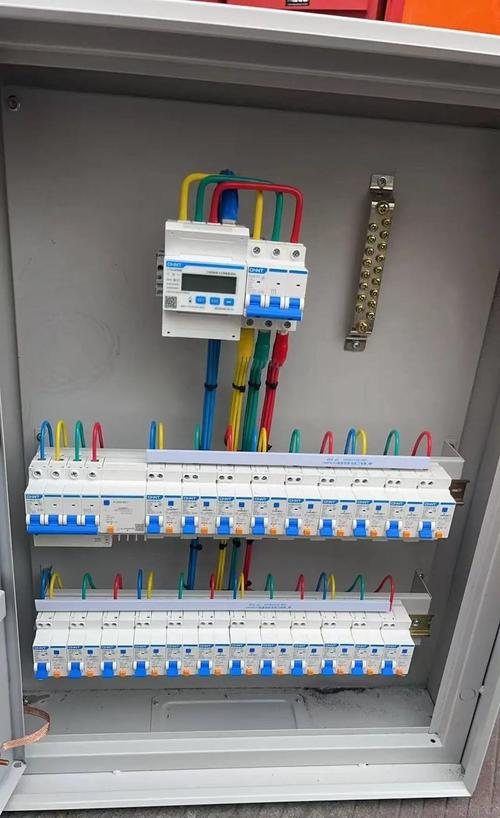

配电箱，则是体积较小、通常壁挂或嵌入安装的封闭式箱体，内部装有断路器、漏电保护器、端子排等，用于末端电路的分配与保护。它多用于楼层、户内、小型商铺等，电压等级一般为低压（如照明箱、动力箱）。

二、本质区别：从五个维度看

1. 容量与电流等级

配电柜的额定电流通常从几百安培到6300安培，能承载大功率负载，短路耐受强度高（如50kA）。配电箱的额定电流一般不超过250安培（常见63A~160A），短路耐受能力较低，仅适用于末端小负荷。

1. 结构与安装方式

配电柜采用落地式安装，框架为型材组装，内部隔室明确（母线室、断路器室、电缆室），采用金属封闭结构，防护等级可达IP30~IP54。配电箱采用壁挂、暗装或明装，外壳多为塑料或薄钢板，防护等级一般IP20~IP41，内部元器件密集，无独立隔室。

1. 功能与保护配置

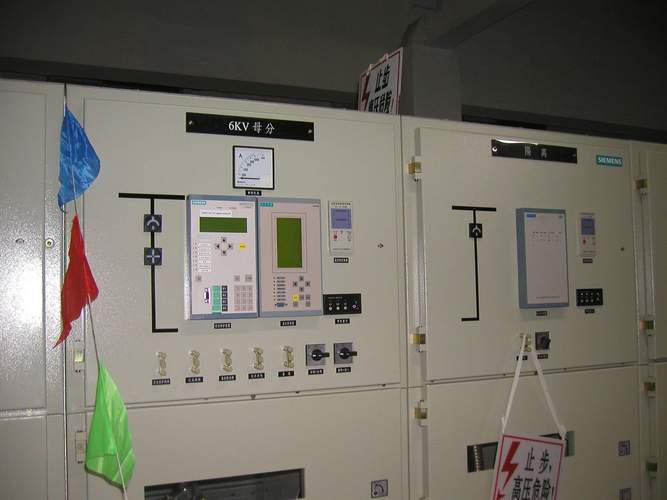

配电柜具备完整的“四遥”功能（遥测、遥信、遥控、遥调），可集成微机保护、智能仪表、通信接口，实现过流、速断、接地、差动、备自投等复杂保护。配电箱仅提供基本的过载、短路、漏电保护，通常无通信功能，保护单一。

1. 应用场景

配电柜用于电力系统的骨干节点：如小区变电所、工厂车间总配电、大型商业综合体楼层总开关。配电箱则用于负荷末端：如住宅户内、办公室照明、小型水泵控制。

1. 设计规范与标准

配电柜遵循GB 7251.1（低压成套开关设备）和GB 3906（高压开关设备），需通过型式试验和温升、短路耐受试验。配电箱遵循GB 7251.3（对非专业人员可操作配电板）或GB/T 22764，仅需部分型式试验。

三、混淆使用会闹哪些笑话？

笑话一：把配电箱当总柜用。比如某车间新增一台200kW设备，电工图省事，直接在墙上挂一个100A的配电箱当总开关。结果启动时因短路容量不足，断路器炸裂，全车间停电，所幸无人伤亡。

笑话二：配电柜装在室外还要IP68。某项目要求配电柜户外落地安装，但采购员买的是标准IP30柜体，雨季进水短路，柜内全部烧毁。正确的做法是选用户外型（如IP54以上）或加装防雨罩。

笑话三：以为“箱”就是小、“柜”就是大。其实，同样尺寸的箱体和柜体，内在的保护配置和短路能力天差地别。一个能承受50kA短路的配电柜，和一个只有6kA的配电箱，价格相差十倍，安全等级更是完全不同。

四、选型建议：安全不玩虚的

1. 按负载容量选。总进线电流超过250A、需要多回路出线、有选择性保护要求时，必须选配电柜。末端照明、小动力、单台设备，选配电箱。

1. 按短路电流选。先计算安装处的预期短路电流，再选择具有相应短路耐受强度的设备，严禁小马拉大车。

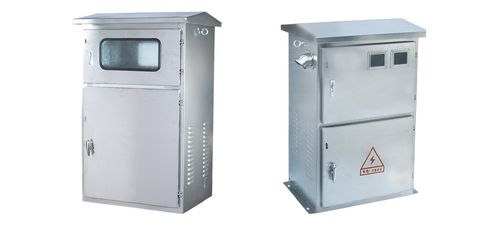

1. 按环境条件选。户外、潮湿、粉尘、腐蚀环境，应选防护等级合适的产品，必要时选用不锈钢柜体。

1. 按运维需求选。需要远程监控、自动切换、电能管理，选智能配电柜；只需手动分合，选普通配电箱。

1. 认准资质。无论是柜还是箱，都必须有3C认证（或CQC），成套厂需具备相应资质，切勿购买“三无”产品。

五、

配电柜和配电箱，一字之差，差的是容量、结构、保护、标准和责任。在电气安全面前，没有“大小而已”的侥幸。把配电箱当配电柜用，就是把生命当儿戏。正确区分、合理选型、严守规范，才能让配电系统安全可靠地运行。别再把安全玩成笑话——从认清它们的区别开始。
